励维科技LV-08S光学BGA返修台 中端精密光学BGA返修台

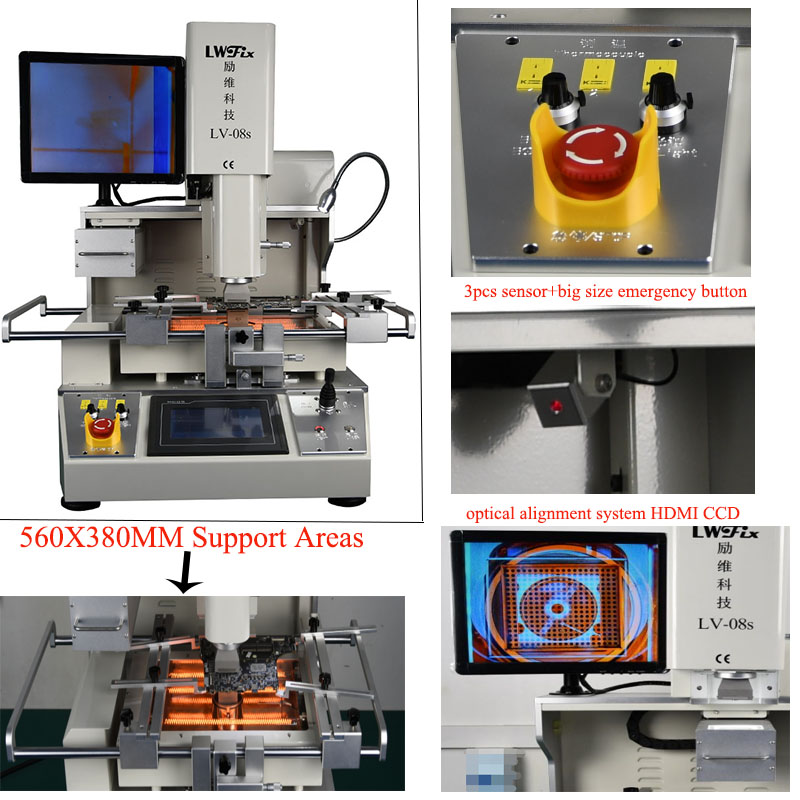

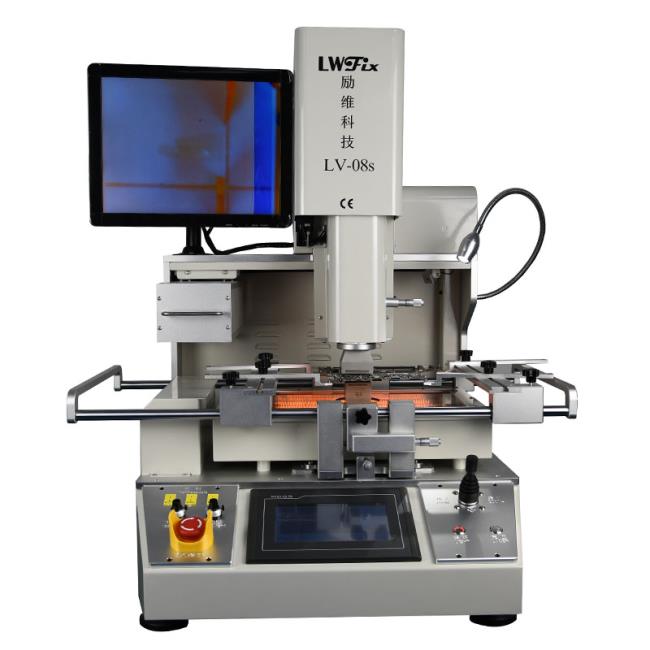

一、 LV-08S外观图片。

二、LV-08S返修台介绍：

● 独立三温区控温系统：

① 上下温区为热风加热，IR预热区为红外加热，温度精确控制在±2℃，上下部温区可从元器件顶部及PCB底部同时进行加热，并可同时设置8段温度控制，可使PCB板受热均匀,大型IR底部预热，使整张PCB均温，防止变形，保证焊接效果，发热板可独立控制发热。

② 可对BGA芯片和PCB板同时进行热风局部加热，同时再辅以大面积的红外发热器对PCB板底部进行预热，能完全避免在返修过程中PCB板的变形；通过选择可单独使用上部温区或下部温区，并自由组合上下发热体能量。

③ 选用高精度K型热电偶闭环控制和PID参数自整定系统；可同时显示四条温度曲线和存储多组用户数据，并具有瞬间曲线分析功能；外置测温接口实现对温度的精密检测，可随时对实际采集BGA的温度曲线进行分析和校对。并能在触摸屏上随时进行温度参数的曲线分析、设定和修正；

● 精准的光学对位系统：采用高清可调CCD彩色光学视觉对位系统，具有分光、放大、缩小、和自动对焦功能，并配有自动色差分辨和亮度调节装置，可调节成像清晰度；配15〞高清液晶显示器。

● 多功能人性化的操作系统

① 采用高清触摸屏人机界面，上部加热装置和贴装头一体化设计。配备多种规格钛合金BGA风嘴，该风嘴可360°任意旋转，易于安装和更换。

②  X、Y轴和R角度采用千分尺微调，对位精确，精度可达±0.01mm。

● 优越功能：

 ①带有4种工作模式，分别为：拆卸、焊接、贴装、半自动四个模式。

.② 百分比风速调节，风扇速度和芯片温度曲线同时保存。

 ③ 滑轨带动上部加热头，移动精度更高。

三、LV-08S产品规格及技术参数
